安检门使用说明书-安检门电路板线路连接图：

安检门电路板线路连接图：

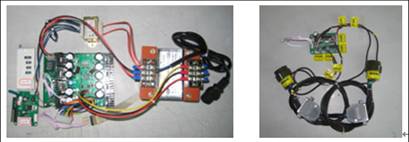

    安检门变压器+电源板+遥控      安检门 红外板+传感线

               安检门 驱动板+灯引线              安检门 主板+液晶板+显示板+灯板+遥控

【安检门符合标准】

A、符合现行通过式金属探测器国家标准GB15210-94

B、电器参照EN60950安全标准执行,符合GB2423标准

C、辐射参照EN50081-1标准执行,符合GB6833标准

D、抗干扰参照EN50082-1标准执行,符合GB6833标准

E、电器绝缘及抗电强度符合GB10408标准

【安检门技术参数】

工作电源：110V或220V  60/50Hz

实际功耗：小于35VA

信号频率：6KHz～9KHz可调节

工作环境湿度：摄氏-20℃～45℃

工作环境湿度：低于100%不出现凝结

整机包装重量：约90kg

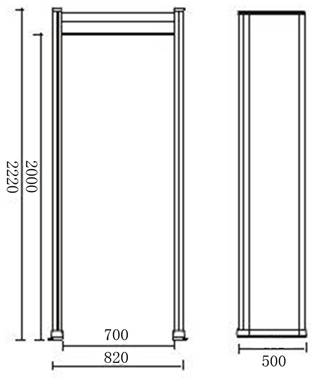

外行尺寸：高2220MM×宽820MM×深500MM

通道尺寸：高2000MM×宽700MM×深500MM

包装尺寸：长2280 MM×宽580 MM×高200 MM

              长 756 MM×宽280 MM×高462 MM
